充电桩下线和计量检测

1、执行标准

JJG 1148-2018 电动汽车交流充电桩

JJG 597-2005 交流电能表检定装置

JJG 566-2012 电子式交流电能表

NB/T 33008.1-2013 电动汽车充电设备检验试验规范 第 1 部分：非车载充电机

GB/T 20234.3-2023 电动汽车传导充电用连接装置 第3部分：直流充电接口

GB/T 27930-2011 非车载传导式充电机与电动汽车之间的数字通信协议

GB/T 27930-2015 非车载传导式充电机与电动汽车之间的数字通信协议

2、产品功能

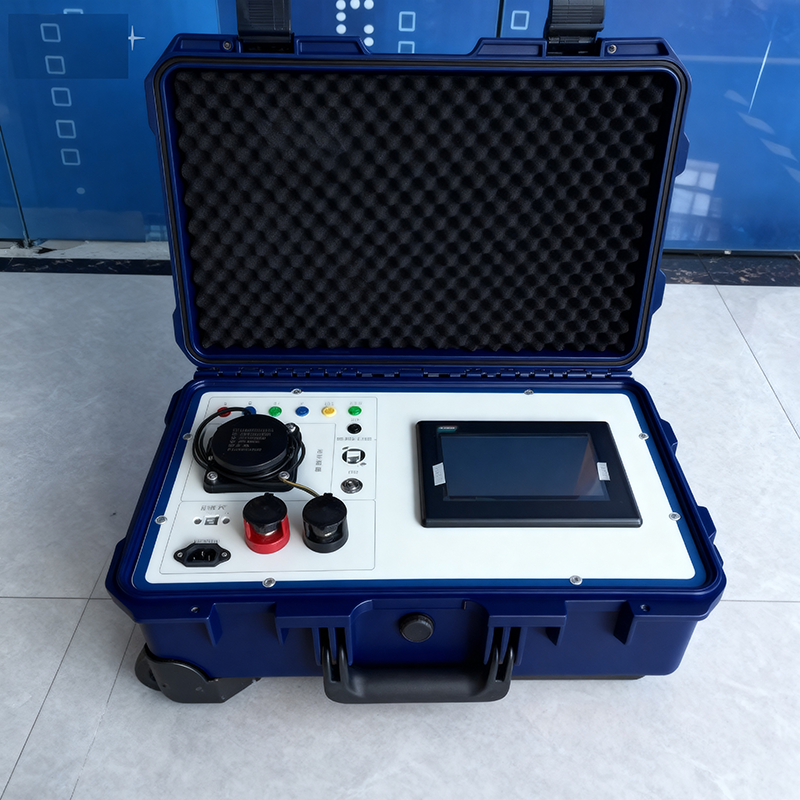

2.1.设备采用移动便携箱设计，可以同时满足实验室与各种现场测试使用。

2.2.可实现车辆直流充电接口电路模拟，具备 DC+、DC-、PE、S+、S-、CC1、CC2、 A+、A-等引脚连接线的通断功能。

2.3.带有 4mm 标准安全接口，可实现各路信号的采集及开关两侧信号的采集功 能。

2.4.设备带有 250A 标准充电枪插。

2.5.设备带有 R4 连接确认,电阻调节范围 100Ω~32000Ω,调节步进 1Ω,阻值可 根据需要手动调节或通过上位机调节。

2.6.设备上位机软件带有R4电阻阻值显示和设置功能，可实时查看和设置R4 电 阻的阻值，通过远程通讯进行实时调节。

2.7.设备上位机软件带有 A+/A-电压、CC1 电压、CC2 电压、充电电压、电池电 压、DC+/DC-电流等显示功能，测试过程中可实时显示当前的电压值、电流值。

2.8.设备带有检测点2处上拉电压 U2 仿真模拟功能，可模拟检测点2的上拉电压 U2 电压值。

 2.9.设备带内置高精度电流霍尔传感器，最大可实现 300A 电流信号采集，可直接通过外采设备实现电流采集。

2.10.设备带有负载接入接口，可实现电阻负载模式、直流回馈式负载、电池负载模式和混合负载模式的接入，配合其他设备满足充电桩互操性测试的要求。

2.11.设备带有带有紧急停止按钮，第一时间切断各回路，保障人身和设备安全。

2.12.设备配备远程控制软件可实现加载过程中设备所有参数的控制和参数配置功能。
